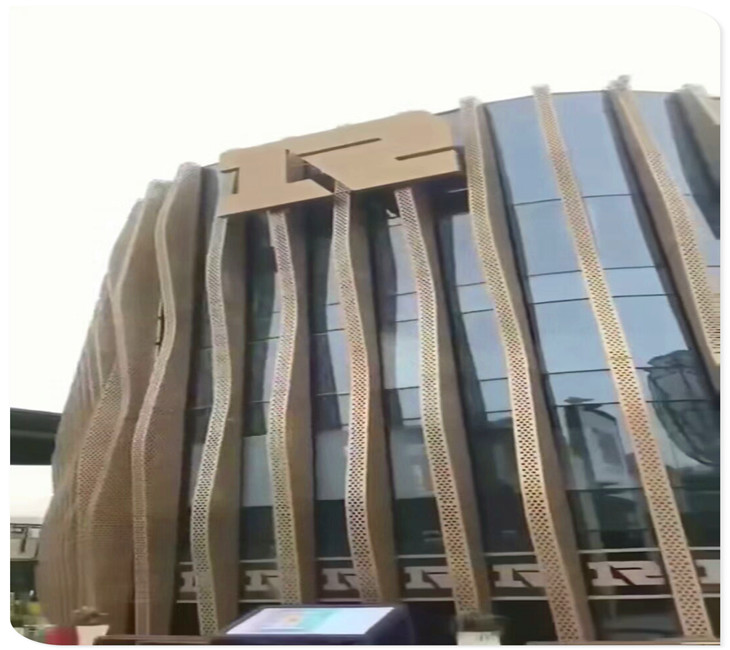

铝单板系金属幕墙中的第二代产品，采用优质铝合金面板为基材，先进的数控折弯技术，确保板材在加工后能平整不变形，在安装过程中抗外力性能超群。表面涂层采用氟碳喷涂涂料，保证表面色泽均匀，抗紫外线辐射，抗氧化，超强耐腐蚀。把建筑装饰成设计师所想表达的豪华气派或高尚典雅。

震铭装饰材料幕墙骨架型材加工和安装

1幕墙型材骨架加工

1）型材下料长度尺寸允许偏差为±1mm；横梁（次龙骨）的允许偏差为±0.5mm；竖框（主龙骨）的允许偏差为±1mm；端头斜度的允许偏差为-15mm，主骨架采用70*50*3.5，横梁用50角钢。

2）各加工面须去毛刺、飞边，截料端头不应有加工变形，毛刺不应大于0.2mm。

3）螺栓孔应由钻孔和扩孔两道工序完成。

4）螺孔尺寸要求：孔位允许偏差±0.5mm；孔距允许偏差±0.5mm；累计偏差不应大于±1mm。

5）铝合金型材订货：主龙骨一般在订货时依据层高确定分类定货尺寸，以避免材料浪费；次龙骨按定尺定货。铝合金型材应符合国家现行标准《铝合金建筑型材》（GB/T5237.1）有关高精级的规定，铝合金的表面处理层厚度和材质应符合国家现行标准《铝合金建筑型材》（GB/T5237.2～GB/T5237.2）。铝合金型材截面主要受力部分的厚度不应小于3mm。

2幕墙铝合金型材骨架安装

铝合金型材安装应在外墙保温施工完毕后进行。

1）竖框安装

①铝板幕墙骨架的安装，依据放线的具体位置进行。安装工作从底层开始逐层向上推移。

②安装前，首先要清理预埋铁件。应逐个检查预埋铁件的位置，并把铁件上的水泥灰渣剔除。

③将立柱与连接件连接，并进行调整和固定。详见图4.2.4-1。

④竖框安装的准确和质量，影响整个铝板幕墙的安装质量，因此，竖框的安装是铝板幕墙安装施工的关键工序之一。铝板幕墙的平面轴线与建筑物外平面轴线距离的允许偏差应控制在 2mm 以内。竖框与连接件要用螺栓连接，螺栓要采用不锈钢件，同时要保证足够长度，螺母紧固后，螺栓要长出螺母 3mm 以上。连接件与竖框接触处要加设尼龙衬垫隔离，防止电位差腐蚀。尼龙垫片的面积不能小于连接件与竖框接触的面积。第一层竖框安装完后，进行上一层竖框的安装。在竖框的安装过程中，应随时检查竖框的中心线。如有偏差，应立即纠正。竖框的尺寸准确与否，将直接关系到幕墙质量。竖框安装的标高偏差不应大于3mm；轴线前后偏差不应大于2mm，左右偏差不应大于3mm；相邻两根竖框安装的标高偏差不应大于3mm；同层竖框的最大标高不应大于5mm；相邻两根竖框的距离偏差不应大于2mm。竖框调整固定后，就可以进行横梁的安装。

⑤上下立柱之间应有不小于 15mm 的缝隙，采用芯柱连结。芯柱总长度不应小于 400mm。芯柱与立柱应紧密接触。芯柱与下柱之间应采用不锈钢螺栓固定。立柱应采用螺栓与角码连接，并再通过角码与预埋件或钢构件连接。螺栓直径不应小于 10mm，连接螺栓应按现行国家标准《钢结构设计规范》(GBJ 17)进行承载力计算。

2）横梁安装

①对照施工图检查框架主龙骨尺寸及加工孔位是否正确。

②将次龙骨固定在主龙骨上。横梁竖框间采用角码进行连接，角码用角铝制成。

③调整支座连接螺栓，以确保横梁安装水平度及垂直度，相邻两根横梁的水平标高偏差≯1mm，同层横梁标高差(当一幅幕墙宽度≤35m时)≯5mm，(当一幅幕墙宽度＞35m时)≯7mm。同一层横梁安装应由下而上进行，当安装完一层高度时，应进行检查调整、校正、固定，使其符合质量要求。安装完毕后需进行隐蔽工程验收，并作好隐蔽工程验收记录，经过监理及质检部门检查签字后方可进行下道工序的操作。
